近日，我校材料科學與工程學院曾惠丹教授團隊聯合上海澤豐半導體有限公司羅雄科董事長、丹麥奧爾堡大學岳遠征教授和武漢理工大學在電子封裝基板方面取得重大突破，相關研究成果以“Creating Single-Crystalline β-CaSiO₃ for High-Performance Dielectric Packaging Substrate”為題，于2024年12月23日發表在Advanced Materials上。

隨著5G和6G無線通信技術的快速發展，對電子封裝基板材料的性能要求不斷提高。低溫共燒陶瓷（LTCC）因其低介電常數（K< 5）和高抗彎強度（>230 MPa）成為研究的重點。然而，實現低介電常數與高機械強度的協調優化仍是一大挑戰。傳統多晶基板在這些方面的性能有限，而單晶材料憑借其優越的結構性能，展現出巨大的發展?jié)摿Α?/span>

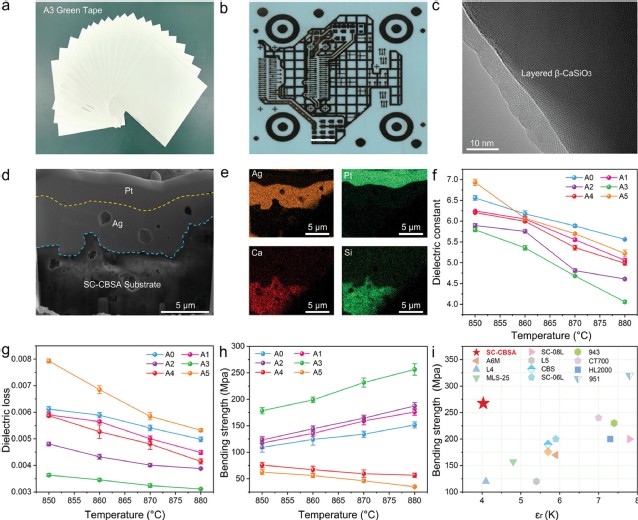

針對上述問題，研究團隊突破傳統技術瓶頸，將Al³⁺摻雜到鈣硼硅酸鹽（CBS）玻璃體系中來調節玻璃的短程有序（SRO）和中程有序（MRO）結構，促進了非均質網絡結構的形成，使得在能量上有利于納米級β-CaSiO₃和亞納米級α-CaSiO₃多晶顆粒的析出。隨著燒結溫度的升高，α-CaSiO₃中的[Si₃O₉]^-環被逐漸打開，轉變?yōu)橐?/span>[SiO₃]_∞鏈為特征結構的β-CaSiO₃晶體，相應的Si-O-Si鍵角從134.76°轉變?yōu)?/span>143.31°，加快了納米級α-CaSiO₃（2-10 nm）被β-CaSiO₃吸收的過程。最終，轉變?yōu)橛行驅訝罱Y(jié)構的單晶體β-CaSiO₃（1-2 μm），并且其在整個微晶玻璃中的占比可高達85%。該高單晶含量的微晶玻璃兼具低介電常數（4.04@15 GHz）和高抗彎強度（256 MPa），并首次將單晶結構應用于封裝基板，并與銀漿共燒匹配良好。這種新型基板的性能不僅達到國際先進水平，甚至在某些關鍵指標上表現更為出色。

我校材料科學與工程學院2021級博士研究生賈慶超為論文第一作者，曾惠丹教授、羅雄科董事長和岳遠征教授為共同通訊作者。該項研究工作得到了國家自然科學基金項目（編號：52272001和52072122）的資助和上海澤豐半導體有限公司的技術支持。

原文鏈接：https://doi.org/10.1002/adma.202414156
